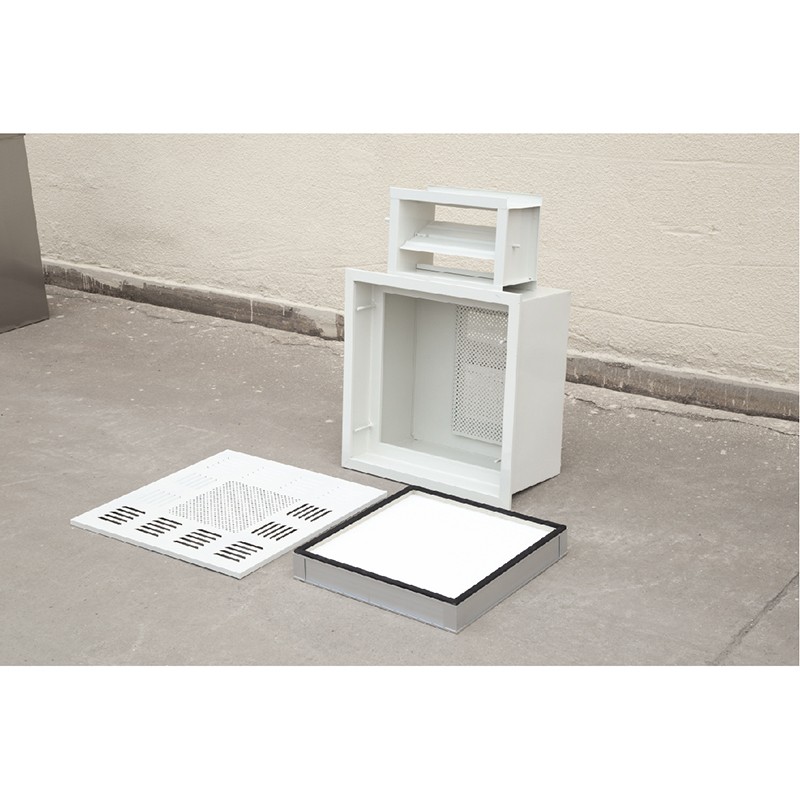

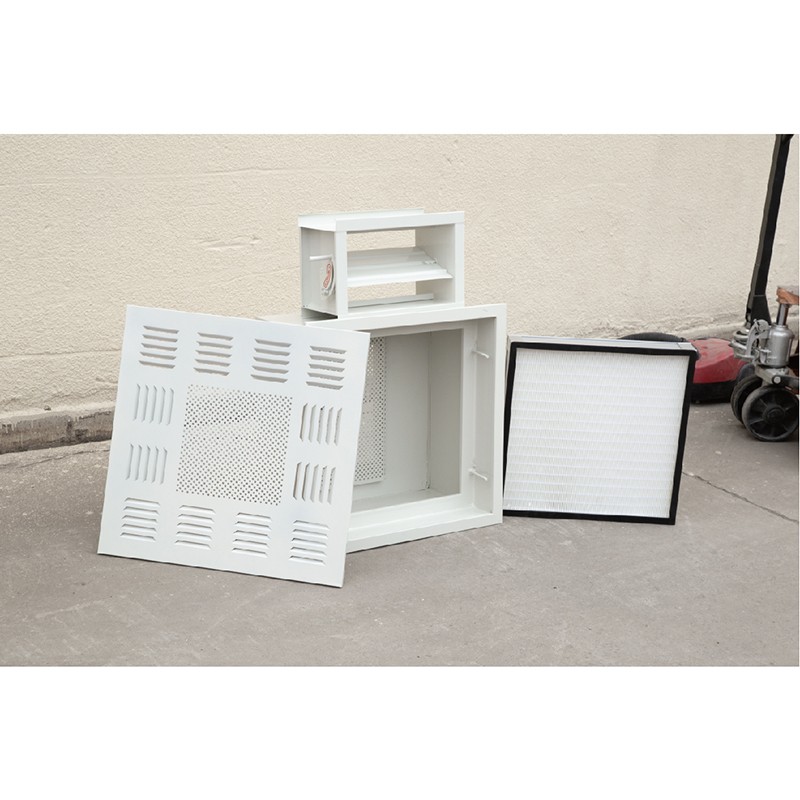

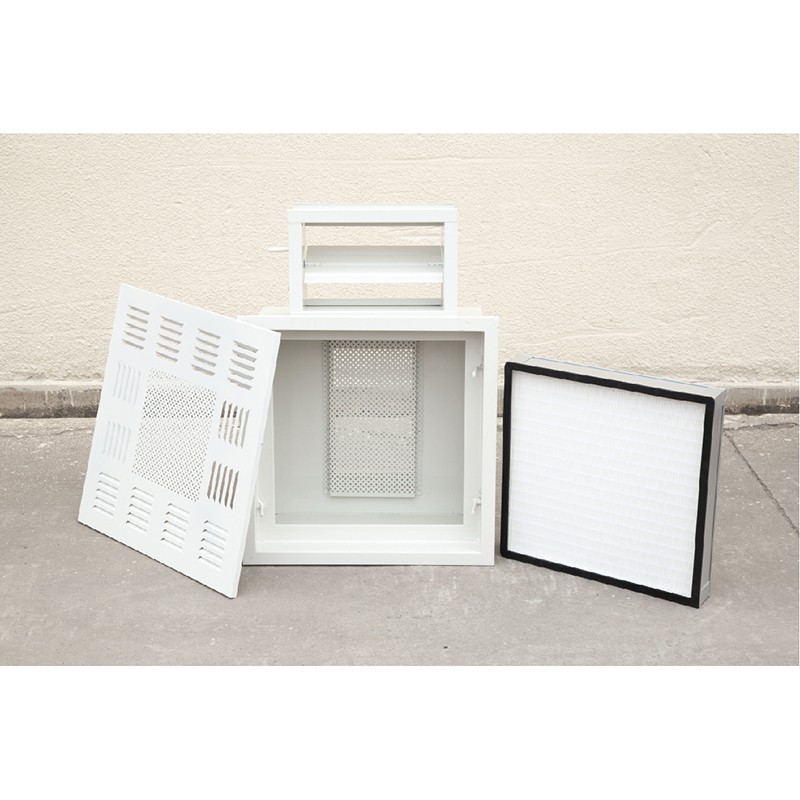

Skrzynka ciśnienia statycznego wykonana jest ze stali niskowęglowej, a filtr o wysokiej wydajności i skrzynka ciśnienia statycznego są zintegrowane w całość. Skrzynka filtra Jinda HEPA od chińskich producentów i dostawców jest skonfigurowana na wlocie powietrza skrzynki ciśnienia statycznego. Zawór regulacyjny reguluje równomierność dopływu powietrza i wpływ ciśnienia statycznego. Jest lekki i bezpieczny.
Jest wygodniejszy w montażu i szczególnie nadaje się do montażu w pomieszczeniach czystych z stępkami ze stopu aluminium.
typ | Wymiary skrzynki ciśnienia statycznego | filtr powietrza o wysokiej wydajności | Znamionowa objętość powietrza | Rozmiar kanału wlotu powietrza | Połączenie kanałowe | Wymiary montażowe | Rozstaw pierścieni | waga |
Wlot powietrza z boku Wlot powietrza z góry | Dł.×Szer.×Hmm | Wymiary (mm) | m³/godz | (A×Bmm) | (C×Dmm) | (T×S×R×Gmm) | PMm | kg |
GFK-320 GFK 320D | 370×370×530 | 320×320×220 | 500 | 200×200 | 250×250 | 438×438 | 344×344 | ~20 |
GFK-484 GFK 484D | 534×534×530 | 484×484×220 | 1000 | 320×200 | 370×250 | 588×588×294×294 | 508×508 | ~26 |
GFK-610 GFK 610D | 660×660×460 | 610×610×150 | 1000 | 320×250 | 370×300 | 716×716×358×358 | 634×634 | ~30 |
GFK-820 GFK 820D | 870×650×460 | 820×600×150 | 1200 | 320×250 | 370×300 | 926×706×436×353 | 844×624 | ~35 |
GFK-630 GFK 630D | 680×680×530 | 630×630×220 | 1500 | 320×250 | 370×300 | 735×736×368×368 | 654×654 | ~35 |
GFK-726 GFK 726D | 776×534×530 | 726×484×220 | 1500 | 400×200 | 450×250 | 832×590×416×295 | 750×508 | ~35 |
GFK-915 GFK 915D | 965×660×460 | 915×610×150 | 1500 | 500×250 | 500×300 | 1022×716×511×358 | 939×634 | ~40 |
GFK-968 GFK 968D | 1018×534×530 | 968×484×220 | 2000 | 500×200 | 550×250 | 1074×590×537×295 | 992×508 | ~50 |
GFK-1220 GFK 1220D | 1270×660×460 | 1220×610×150 | 2000 | 500×200 | 550×250 | 1326×716×332×358 | 1244×634 | ~55 |
GFK-945 GFK 945D | 955×680×530 | 945×630×220 | 2200 | 500×250 | 550×300 | 1052×736×526×368 | 969×654 | ~50 |
GFK-1260 GFK 1260D | 1310×680×530 | 1260×630×220 | 3000 | 630×200 | 680×250 | 1366×736×455×368 | 1284×654 | ~60 |
